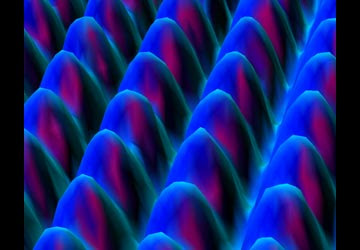

Hace algún tiempo te propuse desde este blog una mirada al cielo a través del telescopio espacial Hubble, hoy te propongo que la dirijas hacia lo más pequeño, hacia las partículas que constituyen todo lo que es, todo lo que somos…el Universo. Estas imágenes tan bellas son la “visión” que el microscopio de efecto túnel (STM) capta de los átomos.
El STM es obra de los científicos Heinrich Rohrer y Ger Binnig, de IBM, y por él obtuvieron el Premio Nobel de Física en 1986. El funcionamiento del STM se basa en la posibilidad del electrón de salir de esa “nube” de posiciones probables en la que se encuentra, “escapando” como por un túnel de las fuerzas electromagnéticas que le unen a las partículas del núcleo atómico y generando una intensidad eléctrica.
El microscopio está equipado con una “aguja” en cuya punta sólo hay un átomo. Esta aguja se posiciona a una pequeñísima distancia de una superficie muy lisa de materia conductora o semiconductora, y se estable una pequeña diferencia de potencial entre aguja y materia. La aguja hace múltiples barridos sobre la superficie y un ordenador va captando la reacción de los electrones de la materia bajo el efecto de túnel a través de las intensidades eléctricas que se provocan. El resultado es esa especie de mapa topográfico en 3D de los átomos que componen la materia que recogen estas imágenes.
La imagen obtenida es en tonos de grises pero se colorean para captar mejor las densidades y hacer el efecto más visual. Además de un mayor conocimiento del comportamiento de átomos y moléculas el STM supone poder disponer de los átomos individualmente y crear estructuras con ellos: el desarrollo de la nanotecnología.
El microscopio está equipado con una “aguja” en cuya punta sólo hay un átomo. Esta aguja se posiciona a una pequeñísima distancia de una superficie muy lisa de materia conductora o semiconductora, y se estable una pequeña diferencia de potencial entre aguja y materia. La aguja hace múltiples barridos sobre la superficie y un ordenador va captando la reacción de los electrones de la materia bajo el efecto de túnel a través de las intensidades eléctricas que se provocan. El resultado es esa especie de mapa topográfico en 3D de los átomos que componen la materia que recogen estas imágenes.
La imagen obtenida es en tonos de grises pero se colorean para captar mejor las densidades y hacer el efecto más visual. Además de un mayor conocimiento del comportamiento de átomos y moléculas el STM supone poder disponer de los átomos individualmente y crear estructuras con ellos: el desarrollo de la nanotecnología.Ya sé que todo esto, para los que no estamos muy en contacto con los términos de la Física, es un poco complicado… pero no por ello menos fascinante…
Si te interesa conocer algo más sobre Heinrich Rohrer and Gerd Binnig: http://nobelprize.org/educational_games/physics/microscopes/scanning/index.html Para ver de una manera gráfica el funcionamiento del STM: http://www.unizar.es/ina/equipos/microscopioSTM.htm http://www.icmab.es/icmab/files/tunel.pdf
Si te interesa conocer algo más sobre Heinrich Rohrer and Gerd Binnig: http://nobelprize.org/educational_games/physics/microscopes/scanning/index.html Para ver de una manera gráfica el funcionamiento del STM: http://www.unizar.es/ina/equipos/microscopioSTM.htm http://www.icmab.es/icmab/files/tunel.pdf
